通風蝶閥型號：D341W

通風蝶閥采用與閥體相同材料加工成密封圈，通風蝶閥適用溫度隨閥體選材而定，公稱壓力≤0.5MPa，本通風蝶閥設計合理，力矩小，操作方便，啟閉迅速，重量輕、價格便宜。通風蝶閥一般適用于工業、冶金、環保等管道作通風調節介質流量之用。

執行機構選型
通風蝶閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動通風蝶閥（開關型和調節型控制信號4-20mA）和氣動通風蝶閥（開關型和調節型控制信號4-20mA）

通風蝶閥零部件參數

零件名稱	材料
閥體	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈	與閥體相同
閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料	氟塑料、柔性石墨

通風蝶閥性能參數

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.05	0.25	0.6
試驗壓力	強度試驗	0.075	0.375	0.9
試驗壓力	密封試驗	≤1%泄漏量
適用介質	煤氣、含塵氣體、煙道氣等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

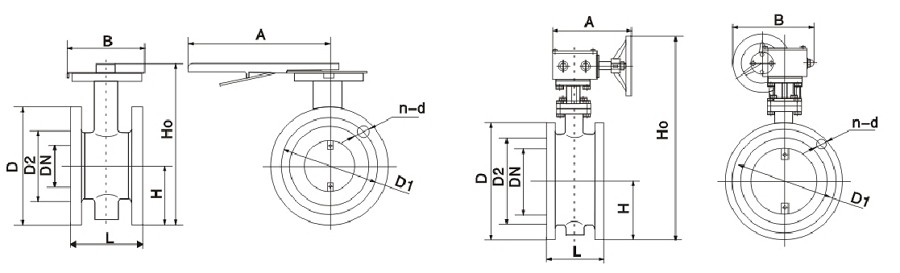

通風蝶閥結構圖

通風蝶閥安裝尺寸

DN	D	D1	n-do	C	L	重量
DN	D	D1	n-do	C	L	D41	D341	D941
200	320	280	8-18	16	140	34	42	78
250	375	335	12-18	16	140	38	46	83
300	440	395	12-22	16	170	48	54	93
350	490	445	12-22	16	170	56	64	95
400	540	495	16-22	16	190	73	81	98
450	595	550	16-22	16	190	81	110	140
500	645	600	20-22	16	190	99	128	179
600	755	705	20-26	18	210	127	157	213
700	860	810	24-26	18	210	152	199	267
800	975	920	24-30	18	210	182	229	326
900	1075	1020	24-30	18	250	240	287	385
1000	1175	1120	28-30	18	250	383	430	528
1100	1275	1220	28-30	18	250		620	682
1200	1375	1320	32-30	18	250		765	827
1400	1575	1520	36-30	18	300		1188	1250
1600	1790	1730	40-30	22	300		1393	155
1800	1990	1930	44-30	22	300		1800	1865
2000	2190	2130	48-30	22	300		2130	2190
2100	2300	2240	52-33	22	300			2785
2200	2405	2340	52-33	26	350			3690
2400	2605	2540	56-33	26	350			4720
2600	2805	2740	60-33	26	350			5530
2800	3030	2960	64-36	26	400			6035
3000	3230	3160	68-36	26	400			6280

由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要通風蝶閥產品詳細樣本。

蝶閥
蝶閥（材質不銹鋼、對夾連接、橡膠密封、帶手柄）

蝶閥
蝶閥（材質碳鋼、對夾連接、四氟密封、帶手柄）

蝶閥
粉體蝶閥（材質鋁合金、法蘭連接、橡膠密封、帶手柄）

蝶閥
蝶閥（材質碳鋼、法蘭連接、橡膠密封、帶手柄和手輪）

蝶閥
對夾式通風蝶閥（閥體材質碳鋼、對夾連接、帶蝸輪箱）

蝶閥
法蘭式通風蝶閥（閥體材質碳鋼、法蘭連接、帶蝸輪箱）

蝶閥
對夾蝶閥（閥體材質碳鋼、橡膠密封、對夾式）

蝶閥
信號蝶閥（閥體材質碳鋼、橡膠密封、帶信號、帶蝸輪箱）

蝶閥
三偏心蝶閥（材質碳鋼、金屬硬密封、法蘭連接、帶蝸輪箱）

蝶閥
伸縮蝶閥（閥體材質碳鋼、法蘭連接、帶伸縮節、帶蝸輪箱）

電動蝶閥說明書	下載
電動軟密封蝶閥對夾式說明書-上海川滬閥門有限公司	點擊下載
電動三偏心硬密封蝶閥對夾式說明書-上海川滬閥門有限公司	點擊下載
電動三偏心硬密封蝶閥法蘭式說明書-上海川滬閥門有限公司	點擊下載
電動粉體蝶閥說明書-上海川滬閥門有限公司	點擊下載
電動衛生級蝶閥說明書-上海川滬閥門有限公司	點擊下載
電動通風蝶閥說明書-上海川滬閥門有限公司	點擊下載
氣動蝶閥說明書	下載
氣動軟密封蝶閥對夾式說明書-上海川滬閥門有限公司	點擊下載
氣動三偏心硬密封蝶閥對夾式說明書-上海川滬閥門有限公司	點擊下載
氣動三偏心硬密封蝶閥法蘭式說明書-上海川滬閥門有限公司	點擊下載
氣動粉體蝶閥說明書-上海川滬閥門有限公司	點擊下載
氣動衛生級蝶閥說明書-上海川滬閥門有限公司	點擊下載
氣動通風蝶閥說明書-上海川滬閥門有限公司	點擊下載

通風蝶閥訂貨流程

客戶來電咨詢：021-5186 3046
客戶采購清單傳真至：021-5186 3049
收到客戶采購清單，為客戶提供閥門型號選型與報價單

通風蝶閥訂貨須知

公稱通徑
公稱壓力
連接方式
執行機構有無特殊要求（可以根據客戶要求配置）
工藝介質及狀態
閥前壓力、閥后壓力
大、正常、小流量
使用溫度
有無特殊要求
